BEZOKAPOWY

System
rynnowy

System rynnowy zaprojektowany specjalnie do budynków bez okapu.

Badając rynek zauważyliśmy brak systemów, które byłyby dedykowane nowoczesnemu budownictwu.

System BEZOKAPOWY Galeco rozwija tradycyjne podejście do rynien w rozwiązanie dedykowane do najśmielszych projektów współczesnych architektów.

Maskownica zasłaniająca rynnę

System umożliwia łatwe zapięcie maskownicy, która zasłania rynny dając tym samym wrażenie gładkości okapu.

Prostokątny profil rynny i rury

Prostokątny kształt rynny i rury spustowej oraz zastosowanie maskownicy pozwala na uzyskanie nowoczesnej bryły budynku.

Gwarancja 10 lat

Udzielana na odporność na korozję perforacyjną, trwałość mechaniczną oraz szczelność systemu.

Wsparcie dla architektów - baza CAD/BIM

Specjalnie przygotowane rysunki CAD/BIM ułatwią architektom i projektantom zamieszczenie systemu w projekcie.

Podwyższona szczelność systemu

Prawidłowo zamontowany system jest całkowicie bezpieczny, czyli nie istnieje ryzyko jego przeciekania.

Estetyka wykonania

Starannie zaprojektowany system, który dodaje elegancji i harmonii bryle budynku.

1. Zaślepka rynny prawa STAL *
2. Zaślepka rynny prawa PVC *
3. Hak metalowy doczołowy do maskownicy
4. Łącznik doczołowy dylatacyjny
5. Rynna
6. Pas podrynnowy z otworem i uszczelką
7. Koszyczek do odpływu
8. Odpływ z mufą uszczelkową
9. Pas nadrynnowy
10. Maskownica doczołowa
11. Łącznik zewnętrzny maskownicy doczołowej
12. Narożnik wewnętrzny do maskownicy
13. Łuk wewnętrzny 90° klejony
14. Łuk zewnętrzny 90° klejony
15. Narożnik zewnętrzny do maskownicy
16. Zaślepka rynny lewa PVC *
17. Zaślepka rynny lewa STAL *
18. Zaślepka lewa do maskownicy doczołowej
19. Zaślepka prawa do maskownicy doczołowej
20. Mufa z uszczelką
21. Rura
22. Obejma
23. Kołek dwugwintowy z długą koszulką
24. Redukcja 70 x 80 na 110
25. Rura kanalizacyjna
26. Kolano kanalizacyjne 88°
27. Studzienka (z nadbudową studni rewizyjnej/rusztem, separatorami, koszyczkiem)
28. Kolano 67°
29. Kolano nietypowe boczne
30. Odsadzka
31. Trójnik nietypowy boczny
32. Kolano elastyczne z uszczelką 80×70 mm
33. Obudowa termoizolacyjna do rury spustowej

Optymalne połączenie

Galeco BEZOKAPOWY to optymalne połączenie dwóch rodzajów materiałów Galeco.

PVC-U – najbardziej ekonomiczny materiał w ofercie Galeco, gwarantuje wysoką jakość użytkowania na lata.

STAL – materiał najwyższej jakości. Rdzeń stalowy pokryty ocynkiem i powłoką polimerową gwarantuje
trwałość na lata.

Zobacz elementy

System BEZOKAPOWY Galeco to innowacyjny system rynnowy, dedykowany do montażu w ociepleniu budynków, które nie posiadają tradycyjnego okapu.

System złożony jest ze stalowej rynny o prostokątnym profilu o szerokości 125 mm i rury spustowej wykonanej z PVC-U o wymiarze 70 x 80 mm.

ŁĄCZNIK DOCZOŁOWY – DYLATACYJNY

Łącznik doczołowy jest to innowacyjne rozwiązanie Galeco umożliwiające szczelne połączenie rynien o profilu prostokątnym. Zastosowanie uszczelki umożliwia zachowanie dylatacji między łączonymi rynnami przy jednoczesnym zapewnieniu 100% szczelności systemu.

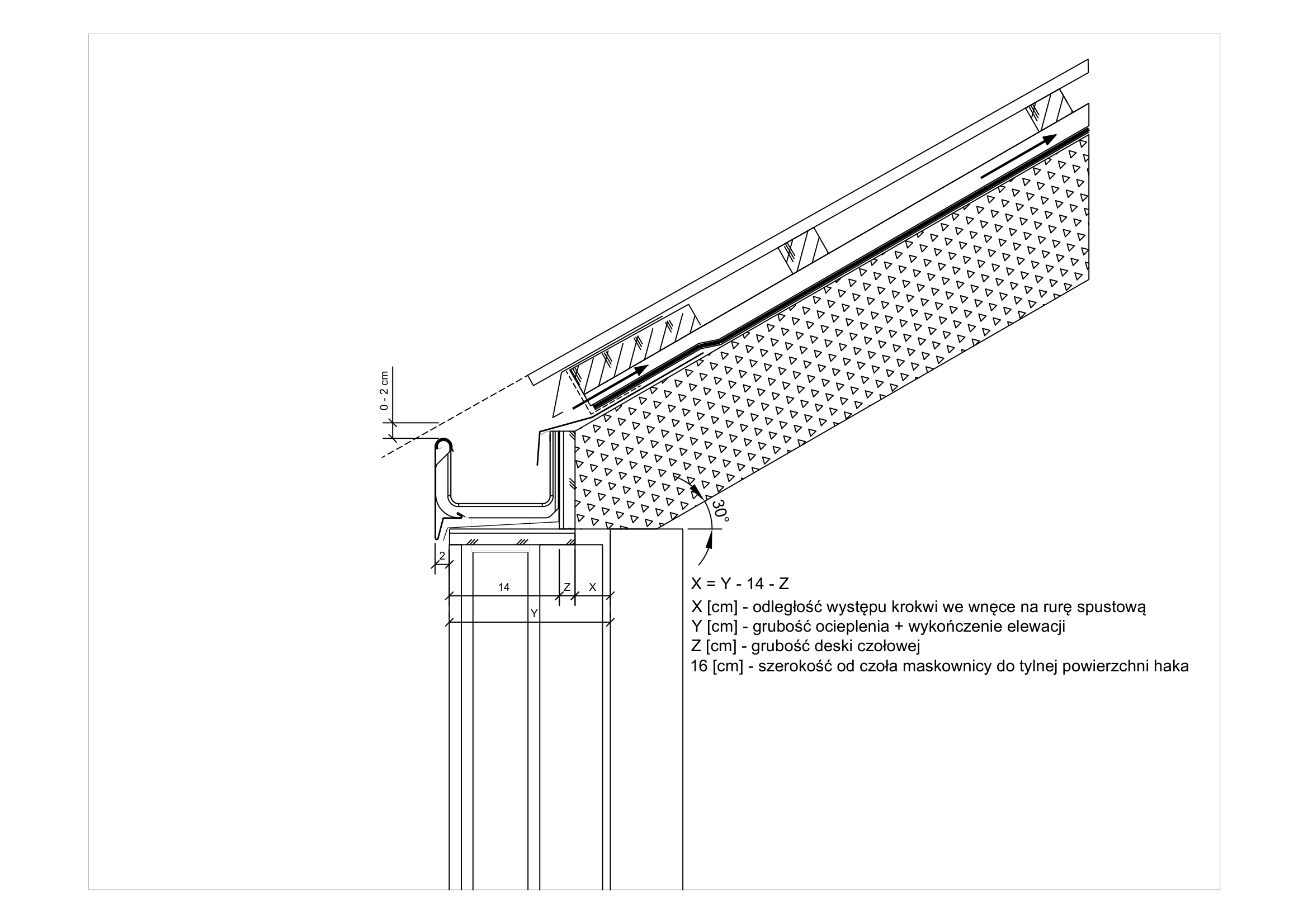

PRZEKRÓJ POŁĄCZENIA RYNNY I RURY SPUSTOWEJ

Ustawienie rury spustowej	125 / 70x80
	90 m²
	180 m²

SYSTEM BEZOKAPOWY TO OPTYMALNE POŁĄCZENIE DWÓCH RODZAJÓW MATERIAŁÓW GALECO

PVC-U
Najbardziej ekonomiczny materiał w ofercie Galeco, gwarantujący jednocześnie wysoką jakość użytkowania na lata.

STAL
Materiał najwyższej jakości. Zastosowanie rdzenia stalowego pokrytego ocynkiem, podkładem i powłoką organiczną gwarantuje trwałość na lata.

SYSTEM BEZOKAPOWY TO OPTYMALNE POŁĄCZENIE DWÓCH RODZAJÓW MATERIAŁÓW GALECO

INFORMACJA O ROZMIARZE

System Galeco BEZOKAPOWY występuje w jednym rozmiarze: 125/70×80 i służy do orynnowania domów jednorodzinnych, budynków mieszkalnych i małych obiektów przemysłowych z uwzględnieniem dachów bez okapów. Dzięki prostokątnemu profilowi rynna jest bardziej wydajna niż konkurencyjne rynny 125 mm o profilu okrągłym. Prostokątna rura została zaprojektowana z myślą o ukryciu całego spustu w ociepleniu budynku.
